Generelt

01Innhold

Dette bladet behandler enkle løsninger for vannforsyning til fritidsboliger, i hovedsak enkelthytter på steder uten offentlig vannledningsnett eller annet felles vannforsyningssystem.

Aktuelle pumpetyper med ledninger og utstyr er beskrevet, og bladet gir råd om dimensjonering, installering og nødvendig vedlikehold. Bladet gir eksempler på vannpumper tilpasset fritidsboliger med og uten elektrisitet.

For innvendige vannrør er det henvist til aktuelle blader som omhandler dette. Løsninger for behandling av avløpsvann på steder uten offentlig avløpsnett er vist i Byggdetaljer 515.465.

02Definisjoner

021Befordringshøyde

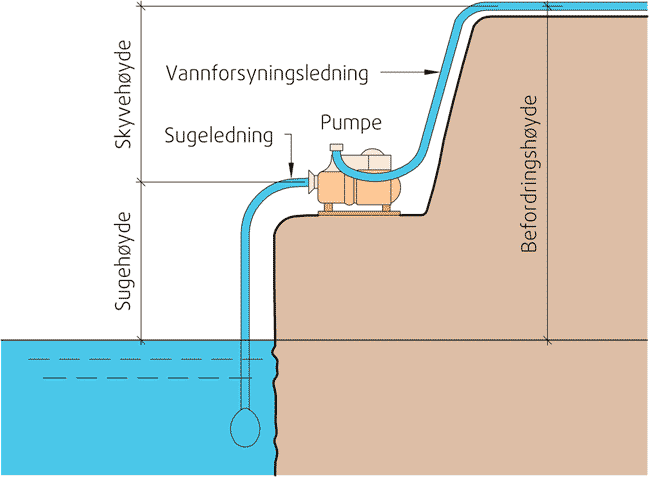

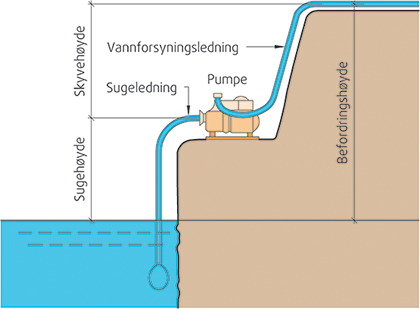

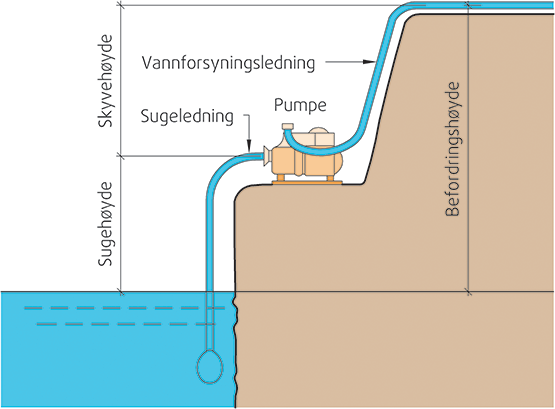

Befordringshøyde: trykk som en pumpe må gi for å kunne levere en bestemt vannmengde. Befordingshøyden er summen av sugehøyden og skyvehøyden inkludert strømningstap gjennom ledninger og komponenter ved dimensjonerende vannføring. Se fig. 0 og pkt. 025. Befordringshøyden måles i mVs (meter vannsøyle) eller kN/m² (10 mVs = 100 kN/m²).

022Drivtrykk

Drivtrykk: vanntrykk ved selvfall fra vannkilden, uttrykt ved høydeforskjellen mellom vannkilde og tappested

023Hygieniske barrierer

Hygieniske barrierer: tiltak som hindrer at det kommer sykdomsframkallende stoffer i vannet (virus, bakterier, protozoer)

024Statisk høyde

Statisk høyde: høydeforskjellen mellom pumpa og laveste vannspeil i vannkilden

025Strømningstap

Strømningstap: trykktapet som oppstår i ledninger og komponenter på grunn av friksjon når vannet strømmer. Strømningstapet regnes vanligvis inn som en del av sugehøyden og skyvehøyden.

026Sugehøyde

Sugehøyde: statisk høyde pluss trykktapet gjennom sugeledningen

027Skyvehøyde (trykkhøyde)

Skyvehøyde (trykkhøyde): høydeforskjell pluss trykktap, regnet i mVs, som følge av strømningstap gjennom rør og komponenter ved dimensjonerende vannføring, fra pumpa og fram til det ugunstigste tappestedet eller til samletank

03Henvisninger

Plan- og bygningsloven (pbl)

Teknisk forskrift til pbl (TEK) med veiledning

Lov om vassdrag og grunnvann (vannressursloven)

Forskrift om vannforsyning og drikkevann (drikkevannsforskriften) med veileder

Lov om vern mot forurensninger og om avfall (forurensningsloven)

Forskrift om begrensning av forurensning (forurensningsforskriften)

Lov om matproduksjon og mattrygghet mv. (matloven)

Lov om helsetjenesten i kommunene (kommunehelsetjenesteloven)

Lov om helsemessig og sosial beredskap (helse- og sosialberedskapsloven)

Planlegging:

331.130 Frittliggende hytter

Byggdetaljer:

515.161 Cisterneanlegg for småhus

515.162 Drikkevannsbrønner

515.165 Enkle renseanlegg for forbruksvann

515.465 Økologisk håndtering av spillvann ved kildeseparering

553.012 Frostsikring av vannrør i bygninger

553.116 Vannforsyningssystem i boliger. Dimensjonering av kobberrør

553.117 Rør-i-rør-systemer for vannforsyning

553.119 Kobberrør for vannforsyning. Åpne installasjoner

553.456 Alternative klosettanlegg

Høst 2007 ISSN 2387-6328
