Generelt

01Innhold

Dette bladet gir et generelt grunnlag for å behandle akustiske forhold ved prosjektering eller lydregulering av rom. Retningslinjene gjelder særlig rom beregnet for tale, musikk eller annen lydgjengivelse. Bladet er også relevant for rom hvor støy skal begrenses, f.eks. i trapperom, barnehager eller industrilokaler. Øvrige blad i Byggdetaljer gruppe 527.3 omhandler lydregulering av enkelte typer rom.

02Definisjoner

Grunnbegreper og begreper brukt i forskrifter og ved prosjektering i forbindelse med støy, romakustikk og lydisolering er gitt henholdsvis i Byggdetaljer 421.402 og 421.403.

021Absorpsjonsfaktoren

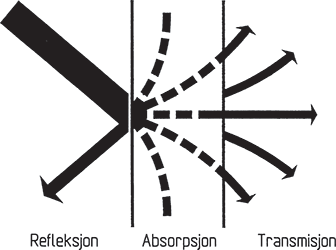

Absorpsjonsfaktoren, α (ubenevnt), er forholdet mellom ikke-reflektert og innfallende akustisk effekt. Den ikke-reflekterte effekten omfatter både absorpsjon inne i materialet og transmisjon gjennom materialet, se fig. 021. Mest brukt er absorpsjonsfaktoren for diffust lydinnfall, se pkt. 023. I teorien kan absorpsjonsfaktoren maksimalt være lik 1, mens den i praksis kan være større enn 1 pga. kantvirkninger. En absorpsjonsfaktor på 1 tilsvarer et åpent vindu, og en absorpsjonsfaktor på 0 tilsvarer omtrent en glatt betongflate. Absorpsjonen er frekvensavhengig.

022Bølgelengden

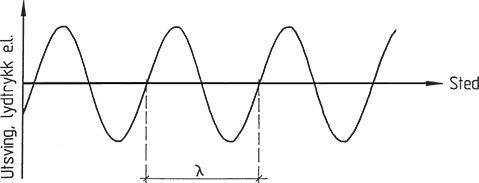

Bølgelengden, λ (m), er avstanden mellom to punkter som svinger likt, se fig. 022.

023Diffust lydfelt

Diffust lydfelt er et refleksjonslydfelt der lydtrykknivået er uavhengig av sted, og lyden brer seg med like stor sannsynlighet i alle retninger.

024Direkte lydfelt

Direkte lydfelt er lydfeltet fra en lydkilde uten bidrag fra rommets refleksjoner; det samme som fritt felt.

025Ekvivalent absorpsjonsareal

Ekvivalent absorpsjonsareal, A (m²), er arealet av en tenkt sammenlikningsflate med absorpsjonsfaktor 1 hvor flaten i diffust lydfelt absorberer like mye akustisk effekt som den absorbenten (flate, gjenstand, luft) som observeres.

Eksempel: 1 m² ekvivalent absorpsjonsareal tilsvarer en fullstendig lydabsorberende flate (α = 1) på 1 m². En flate på 1 m² som absorberer 2 % av den lyden som treffer flaten (α = 0,02), utgjør 0,02 m² ekvivalent absorpsjonsareal.

026Etterklangsavstanden

Etterklangsavstanden, r (m), er avstanden fra en liten, rundstrålende lydkilde hvor lydtrykknivået i det direkte lydfeltet er lik lydtrykknivået i refleksjonslydfeltet.

027Etterklangstiden

Etterklangstiden, T (s), er den tiden det tar for et gjennomsnittlig lydtrykknivå å falle 60 dB etter at lydkilden i rommet er avbrutt. Etterklangstiden er frekvensavhengig pga. at absorpsjonsfaktoren er det, se pkt. 411 og pkt. 412.

028Midlere lydabsorpsjonsfaktor

Midlere lydabsorpsjonsfaktor, α_m (ubenevnt), er rommets ekvivalente absorpsjonsareal, se pkt. 025, dividert med rommets samlede overflateareal i hvert frekvensbånd.

029Refleksjonslydfeltet

Refleksjonslydfeltet er lydfeltet i et rom hvor lydtrykknivået er bestemt av reflektert lyd.

03Henvisninger

Teknisk forskrift til plan- og bygningsloven med veiledning

Internasjonal standard:

ISO 3382 Acoustics. Measurement of the reverberation time of rooms with reference to other acoustical parameters (1997)

ISO/TR 11690-3 Acoustics. Recommended practice for the design of low-noise workplaces containing machinery – Part 3: Sound propagation and noise prediction in workrooms (1997)

Norsk Standard:

NS 8173 Lydforhold i bygninger. Måling av etterklangstid i rom

NS 8175 Lydforhold i bygninger. Lydklasser for ulike bygningstyper

Byggdetaljer:

421.402 Støy, romakustikk, lydisolering. Grunnbegreper

421.403 Støy, romakustikk, lydisolering. Begreper brukt i forskrifter og ved prosjektering

Gruppe 527.3 om lydregulering av rom

543.414 Lydabsorberende egenskaper til materialer og konstruksjoner
