Fig. 223 a

Eksempler på alternative fester av dørkarm. Kilene plasseres rett over skruen, og slik at skruen ikke går igjennom kilene.

Fig. 223 b

Ved montering av ekstra tunge dører kan karmfestene forsterkes ved å bytte ut et par av hengselskruene med lengre skruer som går inn i stenderen.

Fig. 321 a

Eksempel på utvendig tetting av fuge mellom trevegg med horisontal trekledning og sidekarm. Når dekkbordet bare festes til dørkarmen, unngår man fare for sprekkdannelse i bordet.

Fig. 321 b

Eksempel på utvendig tetting av fuge mellom trevegg med vertikal trekledning og sidekarm

Fig. 321 c

Eksempel på utvendig tetting av fuge mellom mur- eller betongvegg og side-/toppkarm

Veggsmyget bør være glattpusset. Mørtelfuger mellom frilagte teglsteiner må fylle helt ut til overflaten for å sikre at fugene mot dørkarm blir tette.

Fig. 322 a

Eksempel på lufttetting med tettelist

Bruk av tettelister egner seg bare mot glatte veggmaterialer og der fugene er jevntykke. Lister av EPDM, silikon eller polykloropren (neopren) egner seg best. Egenskaper for tettelister er omtalt i Byggdetaljer 573.105.

Fig. 322 b

Eksempel på lufttetting med remse av vindsperreduk

Metoden er robust, men tidkrevende. Ved bruk av teip, uten klemlist, må det brukes en teip som er egnet til materialene og som har dokumentert langvarig bestandighet.

Fig. 324

Eksempel på innvendig fugetetting mot trevegg med teip

Fig. 33 a

Eksempel på fugetetting mellom trevegg og toppkarm der ytterdøra er beskyttet mot direkte slagregnspåvirkning

Fig. 33 b

Eksempel på fugetetting mellom trevegg og toppkarm der ytterdøra kan utsettes for direkte slagregnspåvirkning

Fig. 34 a

Prinsipp for overgang mellom terskel og grunnmurselement ved tilnærmet trinnfritt inngangsparti. Det må påses at terskelbeslaget har tilstrekkelig understøttelse til å tåle tråkk.

Fig. 34 b

Eksempel på tilslutning mellom dørterskel og gulv ved balkong/terrasse

Fig. 61 a

Tak med takstein og kombinert undertak og vindsperre. Vertikalsnitt med takfallet. Prinsippløsning som viser sjiktvis oppbygging

Fig. 61 b

Tak med takstein og kombinert undertak og vindsperre. Vertikalsnitt på tvers av takfall. Prinsippløsning som viser sjiktvis oppbygging

Fig. 62 a

Luftet tretak med tekning på taktro. Vertikalsnitt med takfallet. Prinsippløsning som viser sjiktvis oppbygging

Fig. 62 b

Luftet tretak med tekning på taktro. Vertikalsnitt på tvers av takfallet. Prinsippløsning som viser sjiktvis oppbygging

Fig. 341

Eksempel på løsning for lav terskel av tre og aluminium

Fig. 36 a og b

Plassering av feste- og justeringsskruer i sidekarmen

a.Feste- og justeringshylse som skrus fast til stenderen

b.Tykk, helgjenget spesialskrue

Fig. 36 c

Sluttstykke montert med skråstilte sikringsskruer og regulerbare avstandsskruer mellom sluttstykket og veggstenderen hindrer at karmen kan bendes til siden.

Fig. 42

Utadslående dør med åpne fuger mellom karm og ramme. Prinsippskisse av totrinnstetning

Fig. 43

Innadslående dør med lukket fuge i sider og topp, og skjermet fuge i bunn. Prinsippskisse av totrinnstetning

Fig. 523 a

Tettelist festet til dørblad

Fig. 523 b og c

Festing av tettelist på terskel

b.Tettelist festet til terskel

c.Tettelist festet til skinne på terskel

Fig. 21 a

Vertikalsnitt

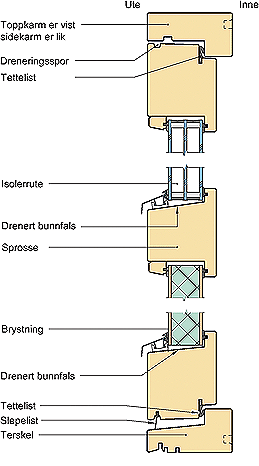

Eksempel på prinsipiell utførelse av sidehengslet, innadslående vindusdør med rammer og karm av tre, og lav terskel kombinert med tre og glassfiberarmert plast. Det er totrinnstetning mellom ramme og karm, med lukket fuge i sider og topp, og skjermet fuge i bunn. Rute er satt inn i rammer på samme måte, med totrinnstetning.

Fig. 21 b

Vertikalsnitt

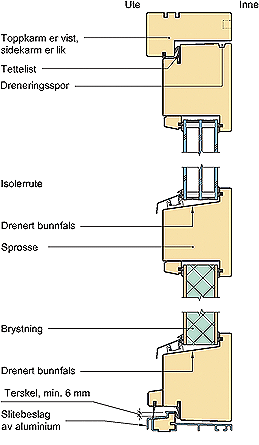

Eksempel på prinsipiell utførelse av sidehengslet, utadslående vindusdør med rammer og karmer av tre, Det er totrinnstetning mellom ramme og karm, med åpne fuger i topp og sider og skjermet fuge i bunn. Rute er satt inn i rammer på samme måte, med totrinnstetning.

Fig. 31

Vertikalsnitt gjennom øvre og nedre rammedel i heve-/skyvedør med horisontalforskyvning bort fra tettelista mot toppkarm ved åpning. Det er totrinnstetning med åpne fuger mellom karm og ramme. Vanligvis er det krav om personsikkerhetsrute mot balkong, terrasse o.l.

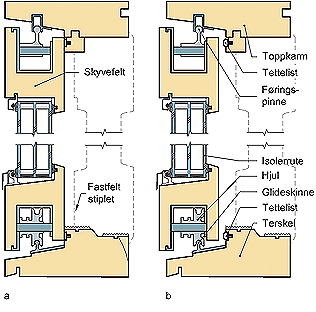

Fig. 33 a og b

Vertikalsnitt gjennom øvre og nedre rammedel i skyvedør med horisontalforskyvning bort fra tettelistene ved åpning. Det er totrinnstetning med åpne fuger mellom karm og ramme. Vanligvis er det krav om personsikkerhetsrute mot balkong, terrasse o.l.

a.Lukket posisjon

b.Åpen posisjon

Fig. 451

Vertikalsnitt gjennom nedre del av en skyvedør med lav terskel

Fig. 631 a

Eksempel på avslutning av taktekning på kompakte tak mot parapet

Fig. 631 b

Eksempel på avslutning av taktekning på kompakte tak mot trevegg

Fig. 74 a

Brennbar isolasjon må erstattes med ubrennbar isolasjon i en bredde på 600 mm mot parapet eller fasade av brennbare materialer.

Fig. 74 b

Brennbar isolasjon må erstattes med ubrennbar isolasjon i en bredde på 600 mm ved gjennomgående seksjonerings- og brannvegger.

Fig. 51 b

Eksempel på legging av treshingel. Snitt

Fig. 61

Eksempel på vanlig avslutning ved gavl

Fig. 63

Detalj ved møne

Fig. 64 a

Utførelse ved vinkelrenne

Fig. 64 b

Utførelse ved skottrenne

Fig. 22

Eksempel på drenering av lysgrav og fuktsikring av lyskasse

Lyskasse må monteres på yttersiden av det kapillærbrytende sjiktet på kjellerveggen. Dette sjiktet kan for eksempel være grunnmursplater. Lyskasser av mur eller tre bør fuktsikres på utsiden.

Fig. 3 a

Lyskasse av plasstøpt betong (horisontalsnitt)

Hvis lengden på lyskassa er over ca. 1 m, bør veggene armeres.

Fig. 3 b

Veggene i lyskasse av plasstøpt betong armeres når lengden til lyskassa er over 1 m.

Fig. 72 b

Eksempel på utførelse av hjørne

Fig. 74 a

Tilslutning mot betonggolv med kapillærbrytende og lufttettende svillelist. Bunnsvilla forankres ved fastskyting, med slagplugg e.l.

Fig. 74 b

Tilslutning mellom ikke-bærende innervegg og etasjeskiller med golvbjelker parallelt med veggplanet

Fig. 75 a

Eksempel på tilslutning mot etasjeskiller eller takkonstruksjon av tre

Løsning uten taklister og med kledning av gipsplater der platene ikke festes nærmere enn ca. 300 mm fra overgangen vegg/tak

Fig. 75 b

Eksempel på tilslutning mot etasjeskiller eller takkonstruksjon av tre

For å unngå synlige sprekkdannelser bør man ikke feste taklister i veggdelen.

Fig. 75 c

Eksempel på tilslutning mot betongdekke

Fig. 76

Eksempler på tilslutning mellom innervegg og yttervegg av tre. Blant annet av hensyn til lydisolering bør fugen være lufttett mellom lukkede rom.

Fig. 4 a

Eksempel på vegg mot terreng av 350 mm blokker av lettklinkerbetong med kjerne av 150 mm plastisolasjon

Fig. 4 b

Eksempel på vegg mot terreng av lettklinkerblokker med radonmembran innvendig på veggen. Figuren viser henholdsvis vegg av lettklinkerblokker med isolasjonskjerne og vegg av homogene lettklinkerblokker.

Fig. 5 a

Eksempel på betongvegg under terreng isolert med minst 50 % isolasjon på utsiden. I eksemplet er kjellergolvet dypere enn én meter under terrengoverflate, slik at det er nødvendig å etablere støttepunkter mot betongveggen.
