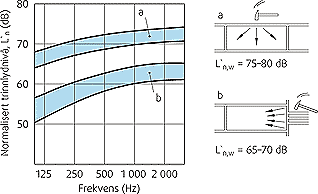

Fig. 41 a

Overføring av trinnlyd fra dekkekonstruksjoner (I) og betongtrapper (II) der det ikke er utført tiltak for redusering av trinnlyd. Det er brukt et ISO-standardisert trinnlydapparat.

Trinnlyd skapes når gangtrafikk setter konstruksjonen i svingninger.

Fig. 22

Overføring av trinnlyd fra dekkekonstruksjoner og betongtrapper der det ikke er utført trinnlydreduserende tiltak

Fig. 82

Veid reduksjon av trinnlydnivå ved elastisk opplagring. Trinnlydreduksjonen er en funksjon av sammentrykning i demperen.

Fig. 41 b

Typisk trinnlydnivå fra betongtrapp i tilstøtende rom ved henholdsvis trinnlyddempende belegg på trappetrinn og elastisk opplagring av trappa

Fig. 362

Veid reduksjon av trinnlydnivå ved elastisk opplagring. Trinnlydreduksjonen er en funksjon av sammentrykning i demperen.

Fig. 83

Trinnlydforbedring ved ulike typer elastiske sjikt

Fig. 23

Typisk trinnlydnivå fra betongtrapp i tilstøtende rom ved henholdsvis trinnlyddempende belegg på trappetrinn og elastisk opplagring av trappa

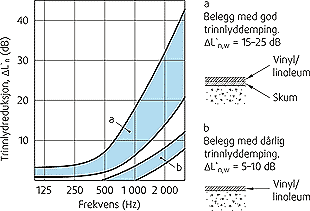

Fig. 47

Reduksjon av trinnlydnivå med og uten et sjikt av skum under vinyl- eller linoleumsbelegg

Fig. 5

Reduksjon av trinnlydnivå med og uten et sjikt av skum under vinyl- eller linoleumsbelegg

Fig. 363 a og b

Trinnlydforbedring ved ulike typer elastiske sjikt

a. Gummi med knaster

b. Massiv gummi

Fig. 441

Prinsippskisse for innstøpte forbindelser av stål med innebygd demping mellom repos og sjaktvegg samt mellom trappeløp og repos

Fig. 442

Opplagring av prefabrikkert repos med akselstål i gummikappe

Monteringen forutsetter gjennomgående hull i trapperomsvegg, montering fra yttersiden av trapperommet og gjenstøping etter montering.

Fig. 443

Opplagring av prefabrikkert repos med skinner på gummiopplegg. Slissen i reposet støpes igjen etter montering.

Fig. 45

Opplagring av trappeløp på repos

Fig. 46

Elastisk innfesting av trappetrinn med doble trappeløpsvanger

Fig. 48 a

Åpen luftspalte (ca. 20 mm) mellom trappeløp og vegg

Fig. 48 b

Spalte (10–15 mm) tettet med fugemasse med bunnfyllingslist mot vegg og trappeløp/repos

Fig. 531 a

Prinsippskisse av opplager av repos mot vegg på ribord med bånd av 12 mm celleformet polyuretan

Fig. 531 b

Prinsippskisse av opplager av trappeløp på 12 mm bånd av celleformet polyuretan til dekkekonstruksjonen og repos

Fig. 532 a

Fra trapp i ZEB-laboratoriet i Trondheim. Elastisk opplagring av repos og trappeløp på ribord med bånd av celleformet polyuretan

Fig. 532 b

Fra trapp i ZEB-laboratoriet i Trondheim. Trapp og repos med linoleumsbelegg. Det er klaring mellom trappeløp/repos og trappesjakt for å hindre lydoverføring.

Fig. 62 a

Eksempel på atkomst til andre etasje via felles utvendig trapp og svalgang

Fig. 62 b

Prinsippskisse av elastisk tilkobling av svalgang eller altangang til yttervegg og tetting av overgang. Alternativ løsning kan være frittstående svalgang eller altangang med klaring til yttervegg som er understøttet av søyler. Skissen viser ikke tiltak for å sikre sideveis stabilitet.

Fig. 632

Prinsippskisse for tilkobling mellom trapp/repos og boenhet med dobbel lydskillevegg. Det er montert spikerplater for å sikre stabilitet i bygningen.

Fig. 71

Eksempel på 90° svingtrapp av tre med sidevanger festet direkte på vegg mot nabobolig. Foto: Trapperingen AS

Fig. 73 a

Innfesting av intern trapp direkte i lydskillevegg

Fig. 73 b

Intern trapp plassert fritt fra lydskillevegg på egne søyler. Åpningen mellom trapp og vegg må ikke tettes.

Fig. 73 c

Intern trapp montert på mykt, elastisk dempesjikt av polyuretan e.l. Dempesjiktet må være så mykt at sammentrykkingen ved belastning blir minst 1–2 mm. Det sikrer at resonansfrekvensen blir tilstrekkelig lav. Punktvis plassering gir best effekt.

Fig. 351 c

Trappeløp med pålimt hulkillist

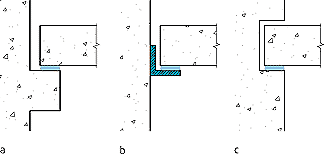

Fig. 352 a–c

Opplagring av repos på trapperomsvegg

a. Betongkonsoll

b. Stålvinkel

c. Nisje i vegg

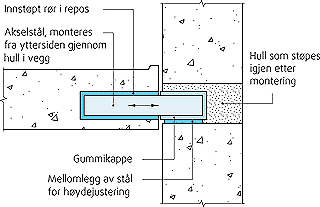

Fig. 353 a

Opplagring av prefabrikkert repos med akselstål i gummikappe

Monteringen forutsetter gjennomgående hull i trapperomsvegg, montering fra yttersiden av trapperommet og gjenstøping etter montering.

Fig. 353 b

Opplagring av prefabrikkert repos med skinner på gummiopplegg

Slissen i reposet støpes igjen etter montering. Det leveres også løsning med trådsystem for uttrekk av stålskinne uten slisse i reposet.

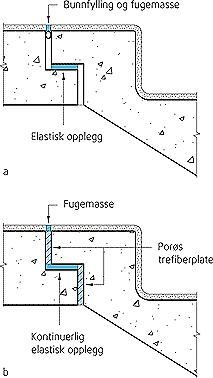

Fig. 354 a og b

Opplagring av trappeløp på repos

a. Prefabrikkert trapp

b. Plasstøpt trapp

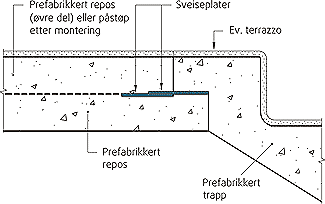

Fig. 354 c

Sammenkobling av prefabrikkert trappeløp og prefabrikkert repos til en enhet

Fig. 361 a

Eksempel på beregning av laster for dimensjonering av elastisk opplagring

Figuren viser en betongtrapp med hoved- og midtreposer. Reposene er opplagret på konsoller, og trappeløpene er opplagret på reposene. Egenlast av trappeelementene er 11,3 kN for reposer og 6,0 kN for trappeløp. I tillegg kan det regnes med bevegelig last av én person lik 0,7 kN. Last på hvert enkelt opplagringspunkt blir da: A = 11,3/4 + 0,7 kN = 3,5 kN og B = A + 6,0/2 = 6,5 kN

Fig. 361 b

Eksempel på nedadrettede opplagerreaksjoner på grunn av oppadrettet kraft ved opplegg

Fig. 4

Elastisk innfesting av trappetrinn med doble trappeløpsvanger
