Fig. 21

Vinduer med ulike antall fag

Fig. 22 a

Vindu med tolags isolerrute (to lag glass)

Fig. 22 c

Vindu med trelags isolerrute (tre lag glass)

Fig. 22 b

Vindu med koblede rammer og tre lag glass (1 + 2). Ruta i ytre ramme kan deles opp i småruter med sprosser.

Fig. 341

Eksempler på forskjellige typer åpningsvinduer og områder med faste glassfelter som kan nås for rengjøring. Mål på figurene er oppgitt i cm. Det er spesielt vanskelig å nå felter over topphengslede vinduer.

Fig. 241

Forskjellige typer åpningsvinduer sett utenfra

ISlagvinduer: sidehengslet, topphengslet og bunnhengslet

IIGlidehengslede vinduer: vertikalt hengslet (sidesving), horisontalt hengslet (toppsving), og bunnsving (Bunnsving er ikke vanlig på det norske markedet.)

IIISkyvevindu, som vindusdør med ut- eller innvendig skyvefelt

Fig. 43

Eksempler på vinduer med totrinnstetning (ytre regnskjerm, drenerende hulrom og lufttetning)

IUtadslående trevindu med åpne fuger. Fugen over vindusramma (toppfugen) begrenses mest mulig, se Byggdetaljer 533.132.

IIUtadslående trevindu med slepelist som skjermer fugen i bunnen

Foto: SINTEF Byggforsk

Fig. 32

Oppbygning av aluminiumsvinduer – innadslående vindu

Fig. 31 a

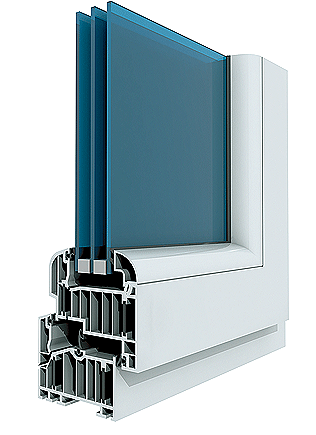

Grunnformer for plastprofiler i vinduer av PVC

Fig. 32 a

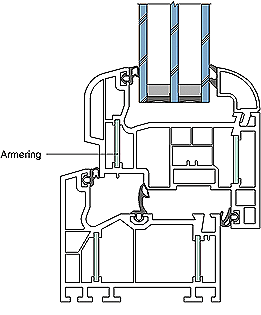

Innadslående vinduer med rektangulær armering

Fig. 333

Hengsler og låsepunkter for et sidehengslet vindu med karm og ramme uten avstivning

Fig. 53 a

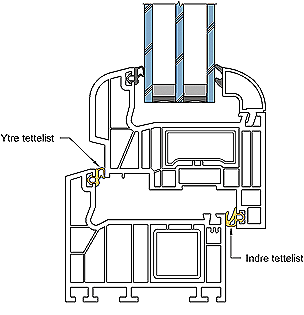

Totrinnstetning mellom karm og ramme for innadslående vindu, uten midtre tettelist

Fig. 32

Utadslående vindu med åpne fuger mellom karm og ramme

Prinsippskisse av totrinnstetning

Fig. 32 b

Utadslående vinduer med rektangulær armering. Om armering, se pkt. 33.

Fig. 34

Koblet vindu med rute av enkelt glass i ytre ramme og tolags isolerrute i indre ramme

Fig. 53 b

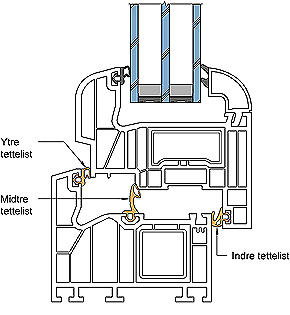

Totrinnstetning mellom karm og ramme for innadslående vindu, med midtre tettelist. Vann fra dreneringskanal kommer ikke i kontakt med tettelist.

Fig. 33

Innadslående vindu med lukket fuge mellom karm og ramme. Prinsippskisse av totrinnstetning med lukket fuge som regnskjerm, og tettelista for lufttetning

Fig. 51

Isolert ramme og karm vil gi bedre (lavere) U-verdi for vinduet. Hvor mye avhenger av isolasjonsmaterialets varmeledningsevne.

Fig. 31

Lydoverføringsveier i et vindu

Fig. 343 a

Snitt av sidekarm på et koblet vindu. Størst mulig avstand mellom tettelister og stor glassavstand gjør at vinduet har meget gode lydegenskaper.

Fig. 13

Optimaliseringsprosess for krav til vinduer/vindusdører. Dersom konseptkrav til vinduer ikke er forenlige, må man vurdere krav til egenskaper på nytt.

Fig. 13

Optimaliseringsprosess for krav til vinduer/vindusdører. Dersom konseptkrav til vinduer ikke er forenlige, må man vurdere krav til egenskaper på nytt.

Fig. 343 b

Plassering av tettelister mellom rammer i koblet vindu

Fig. 732 a

Siden det er fare for fall, er det i praksis en mulig rekkevidde på rundt 0,5 m. Diagonalavstanden i hjørneområdene gjør rengjøringen vanskeligere. Hvis brystningshøyder ved åpent vindu ikke er tilstrekkelige, er det nødvendig med ekstra fallsikring. Se også [955].

Fig. 732 a

Siden det er fare for fall, er det i praksis en mulig rekkevidde på rundt 0,5 m. Diagonalavstanden i hjørneområdene gjør rengjøringen vanskeligere. Hvis brystningshøyder ved åpent vindu ikke er tilstrekkelige, er det nødvendig med ekstra fallsikring. Se også [955].

Fig. 33

Lydreduksjonstall som funksjon av frekvens for ulike vindusløsninger

Ett lag glass, 8 mm: R+ C = 29 dB

Isolerrute, 4-12-4: R+ C = 30 dB

Koblet vindu, 4-100-4: R+ C = 38 dB

Fig. 31 b

Prinsippskisse av enkammerprofil

Fig. 31 c

Prinsippskisse av trekammerprofil

Fig. 31 d

Prinsippskisse av flerkammerprofil, her femkammerprofil

Fig. 331

Plateformet armering av aluminium

Fig. 343

Drenering. Vann som kommer inn enten mellom karm og ramme og/eller inn i glassfalsen ledes via kanaler i kamrene og ut av profilet gjennom siden i bunnkarmen, vist med piler. Vannet kommer ikke i kontakt med tettelister.

Fig. 35

Jo flere kamre, jo bedre varmeisolasjon.

Fig. 4

Hjørnesammenføyninger gjæres og sveises.

Fig. 54

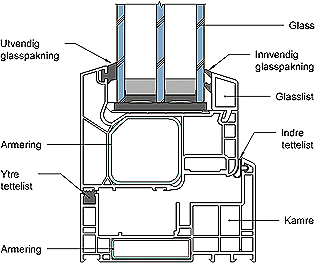

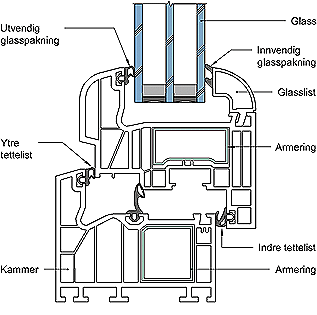

Tetning mellom glass og ramme. Utvendig glasspakning gir regntetning, mens innvendig glasspakning sørger for lufttetning. Innvendig glasspakning holdes på plass av glasslista. Glasspakningene er festet i egne spor, både i glassfals og i glasslist.

Fig. 6

Riktig plassering av drenshull i bunnramme eller karm

Fig. 334

Dreneringssystem i aluminiumsprofil. Vann fra rammen føres ned i karmen og ledes ut.

Fig. 34

Varmeisolering av aluminiumsprofil

Fig. 4

Sammenføyning av karm eller ramme ved hjelp av hjørnevinkler

Fig. 53

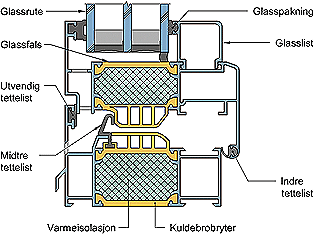

Tetning mellom karm og ramme. Ytre, midtre og indre tettelist

Fig. 54

Tetning mellom ramme og glass

Fig. 6

Riktig plassering av drenshull i bunnramme eller karm

Fig. 01

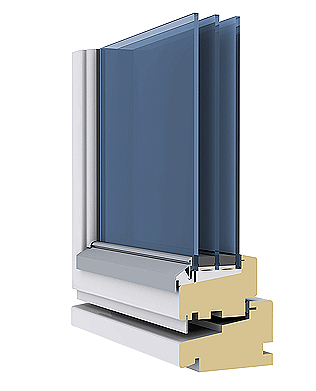

Eksempel på trevindu

Fig. 23 a og b

Forskjell på trykk- og vakuumimpregnering

a.Vakuumimpregnert ferdig profil (vinduskarm) med rundt 6 mm inntrenging.

b.Å lage et tilsvarende profil som i fig. 23 a av trykkimpregnert virke vil medføre at det impregnerte laget blir frest gjennom. Et slikt profil vil ikke være tilstrekkelig beskyttet mot fukt og råte.

Fig. 35

Karmhjørne i trevindu med spor for tettelist

Fig. 43

Eksempel på riktig innsatt isolerrute i bunnramme. Samme prinsipp må brukes ved innsetting av isolerrute i losholt og fast karm.

Fig. 61

Trevindu med aluminiumskledning

Fig. 62 a og b

Festing av aluminiumsprofil med klips

a.Innfesting på bred klips

b.Innfesting på smal klips
